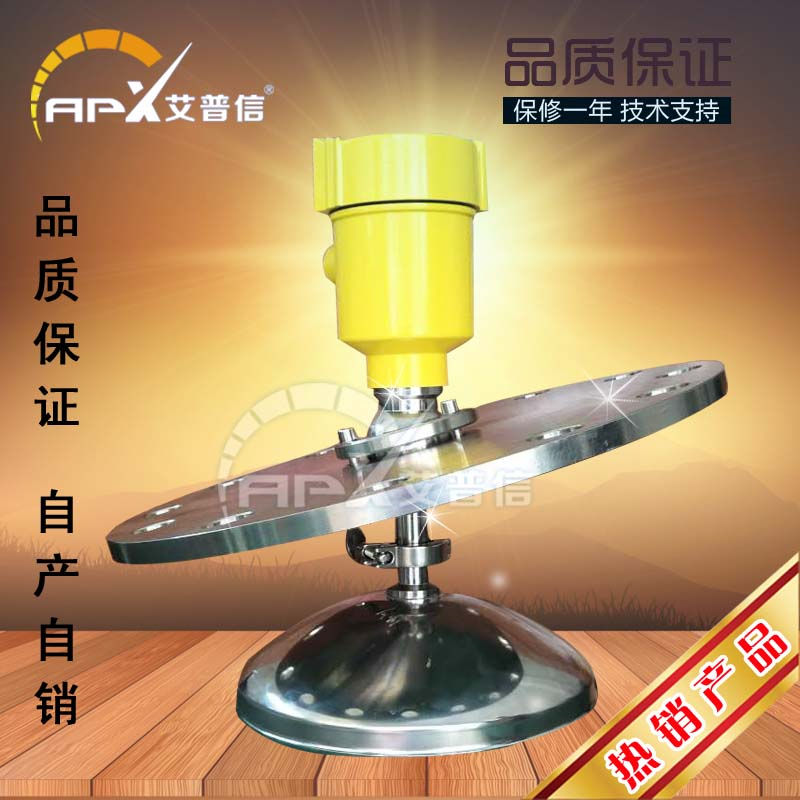

雷達液位計是先進的雷達式物位測量?jī)x表，測量距離可達30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
雷達液位計特點：
● 采用極其穩定的材料制造
● 采用先進的非接觸式測量
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
工作原理
由電子單元產生微波脈沖，通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號，一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的識別出物位的回波。
雷達液位計技術參數:
應 用：過程條件簡單，腐蝕性的液體、漿料比如：污水儲罐，酸堿儲罐，漿料儲罐。
測量范圍：30米
過程連接：G11/2螺紋或11/2NPT螺紋
介質溫度：-40-120℃
過程壓力：-0.1~0.3Mpa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exia IIC T6 Gb
防護等級：IP67
信號輸出：4—20mA/HART( 兩線 )
雷達液位計采用了6.8G發射頻率，天線為導波管，可測量對象為低介電常數液體及帶攪拌器的儲液罐。最高測量量程為20米，安裝方式為法蘭。
雷達液位計是我公司生產的一種基于時間行程原理的物位測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出脈沖信號，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。因此，雷達液位計可以用于反應釜、固體料倉等一些復雜環境的物位測量。
一、雷達液位計工作原理：
雷達液位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。
二、雷達液位計產品特點：
1、天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
2、幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
3、嚴重粉塵環境對高頻物位計工作影響不大。
4、波長更短，對在傾斜的固體表面有更好的反射。
5、波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
6、測量盲區更小，對于小罐測量也會取得良好的效果。
7、高信噪比，即使在波動的情況下也能獲得更優的性能。
8、高頻率，是測量固體和低介電常數介質的最佳選擇。
三、技術參數：
測量對象：低介電常數液體及帶攪拌器的儲液罐
測量范圍：20米
過程連接：法蘭
介質溫度：-40～250℃
過程壓力：-0.1～2.0MPa
精 度：±10mm
頻率范圍：6.8GHz
防爆等級：ExiaⅡCT6
防護等級：IP67
信號輸出：4～20mA/HART(兩線/四線）
導波雷達物位計
1.產品概述
1.1測量原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化
為物位信號。
輸入
反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表
面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。
對應于4…20mA輸出。
1.2測量范圍
F----測量范圍
E----空罐距離
B----頂部盲區
H----探頭到罐壁的最小距離
頂部盲區是指物料最高料面與測量參考點之間的最小距離。
底部盲區是指纜繩最底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
2.儀表介紹
應用：液體、粉料、固體顆粒
測量范圍：30米
過程連接：螺紋、法蘭
過程溫度：-40…250℃
過程壓力：-1.0…20bar
精度：±1mm
頻率范圍：100MHZ…1.8GHZ
防爆/防護等級：Exia II C T6/IP67
信號輸出：4…20mA/HART(兩線)
