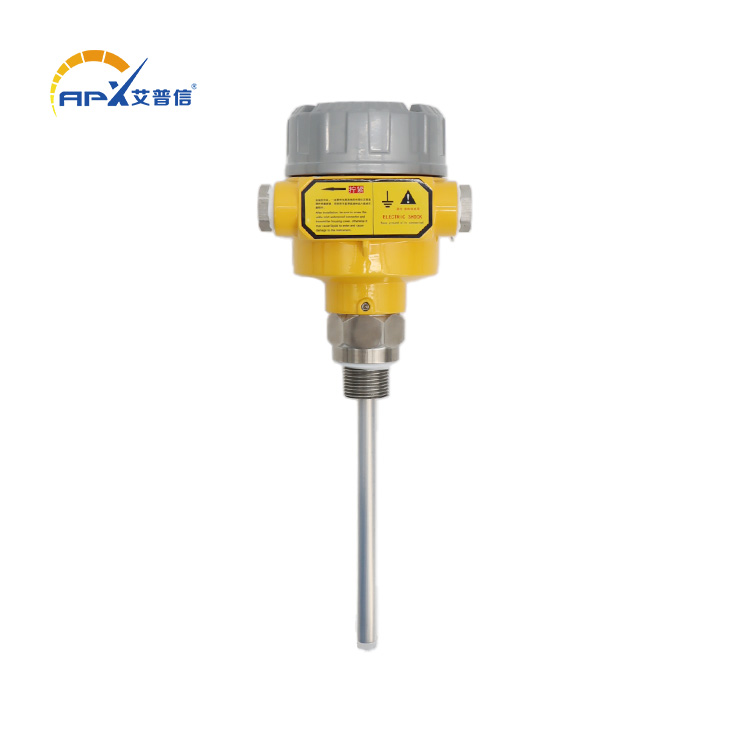

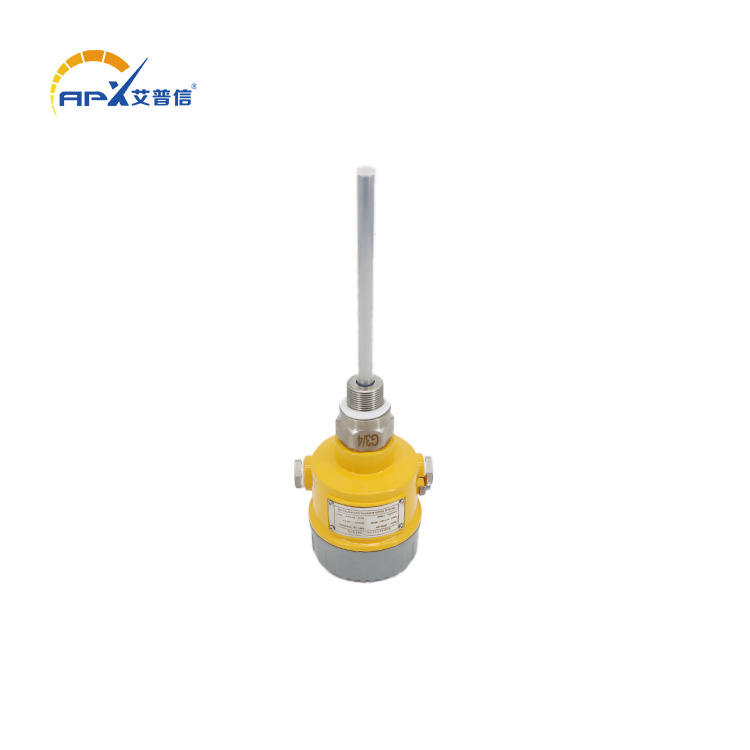

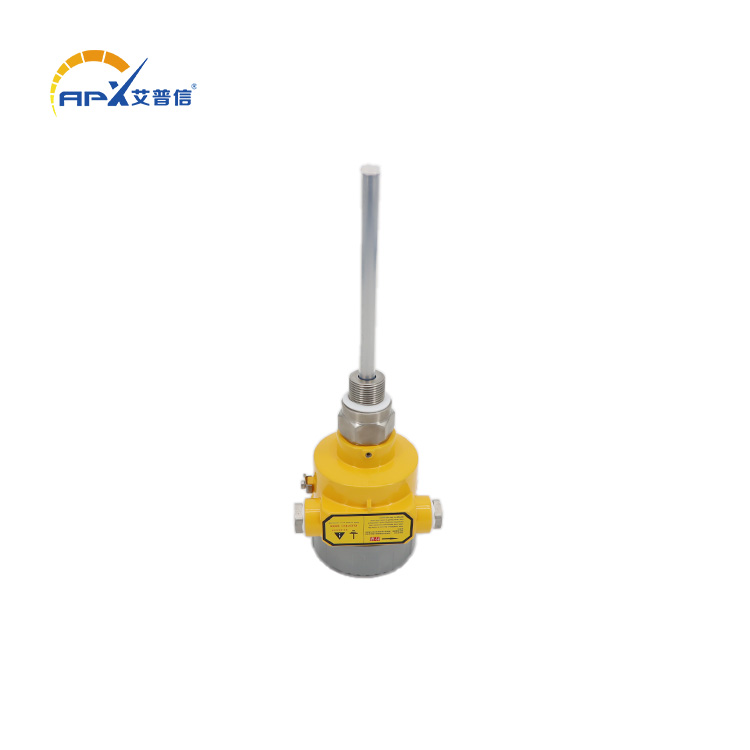

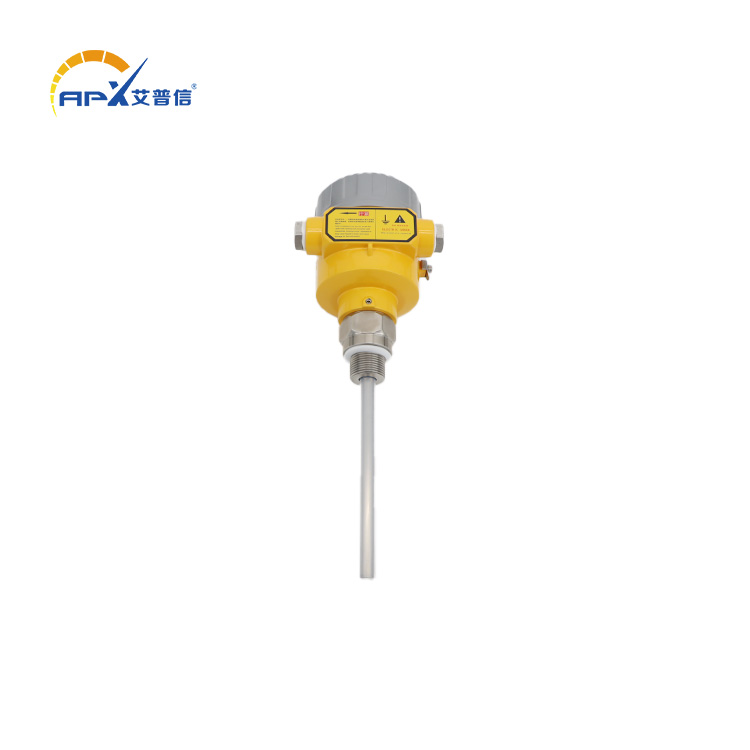

法蘭型電容開關
- 產品簡介
電容開關是一種高度智能化的物位測量產品，原理是采用先進的射頻電容技術，通過極板電容的變化來測定物位并具有報警開關的開關器件。
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
北京專業儀表廠家生產的法蘭型電容開關
電容開關是一種高度智能化的物位測量產品，原理是采用先進的射頻電容技術，通過極板電容的變化來測定物位并具有報警開關的開關器件。有單點、雙點可供選擇。
采用射頻電容測量及微控制器技術,可以檢測固體顆粒、粉料和液體（包括導電介質和非導電介質）尤其是可測量強腐蝕性介質
1、檢查
仔細地將射頻電容從包裝中取出，并且檢查是否同時有運輸損壞，確認設備和220VAC/DC24V電源是否一致。

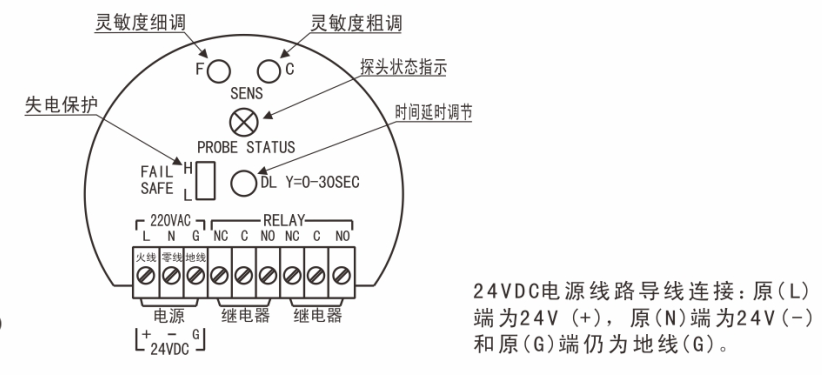

2、電子線路面板各鍵說明
當進行調試時，請注意這些總的規則：
?將2個靈敏調節電位器順時針旋轉增加靈敏度，逆時針旋轉減少靈敏度。
?當兩個靈敏度控制調好后，紅色燈亮，表示探頭上“無”物料存在，綠色燈亮，表示“有”物料存在。
?安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘熱運動。

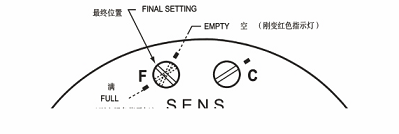

3、靈敏度的校正
A).對于一個沒有水的空容器，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗(C)靈敏度直到狀態指示燈剛剛變紅。重調細（F）靈敏度控制線找到一個剛剛變紅點，記下“空”的位置。然后，將探頭插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榫G點，并記下它的位置。注意兩個記號的不同，并且重調細（F）靈敏度控制到兩個記號的中間位置。這就是一個完整的調試過程。對于非水基工藝液體（不導電液體）最好的安裝方法是垂直安裝，當液體到達一半時報警。
B).對于水基液體（導電液體）反時針調節靈敏度，因?yàn)樗后w容易測量，只需碰到傳感探頭即可，這個過程提供最大的抗粘附能力。這是個完整的調節過程。
4、時間延時
電容包括 0-60秒可調時間延時，有延時開/延時關模式。這種模式典型的用處是消除控制繼電器的“抖動”，或者控制循環循序。開始時延時控制設為零（反時針到底位置）。當用延時來消除繼電器抖動時，僅要求旋轉最小的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點。超過量和不到量與延時比例有關。
5、故障報警/（失電保護）模式選擇
故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為“報警”狀態。這就意味著如果電源消失，也會發生報警。系列設備具有高位或低位故障報警。這個動作由靠近控制面板中央位置（延時調節左邊）的一個小的跳接器完成。參見圖三?！癏”位置顯示高位報警，“L”位置顯示低位報警。
6、電子線路連接
松開圖三上2×M8安裝電子線路螺絲2個，取下電子線路板，將導線拉入儀表 3/4NPT儀表電氣接口內，當導線穿過接線口后，放回電子線路“平”的一邊對著接線口。導線接入連接器，重新安裝 2M8螺絲2個即可。
A).線路電源類型（115VA.C或230VA.C）
交流電源線路的連接：火線（L），中線（N）和地線（G）。如果導線沒有標準的黑、白、綠三種顏色，一定要仔細不要混淆導線。注：必須接地。
B).直流電源類（24VD.C）24VD.C電源線路導線連接：原（L）端為-24V(+),原（N）端為公共端（-）和原（G）端仍為地線（G）。注意：必須良好接地

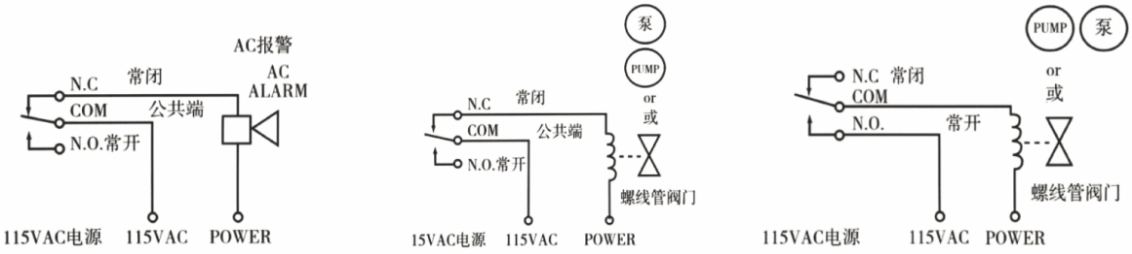

C).控制繼電器的連接
繼電器輸出觸點是 ?C型，2組單刀雙擲，10A,115VA.C,阻抗。輕型低電感負載可用于螺線管式閥門或報警。重型電感負載必須通過中間繼電器來帶動。詳細數據見技術說明部分繼電器的觸點。
A.出現故障情況報警打開 ?B.出現故障情況控制裝置打開 ? C.出現故障情況控制裝置關閉
7、應用 ? ?電容開關廣泛適用于石油、化工、電力、冶金、機械、食品、制藥、飼料 等行業的液體、粉料及固體的料位測量與控制。
