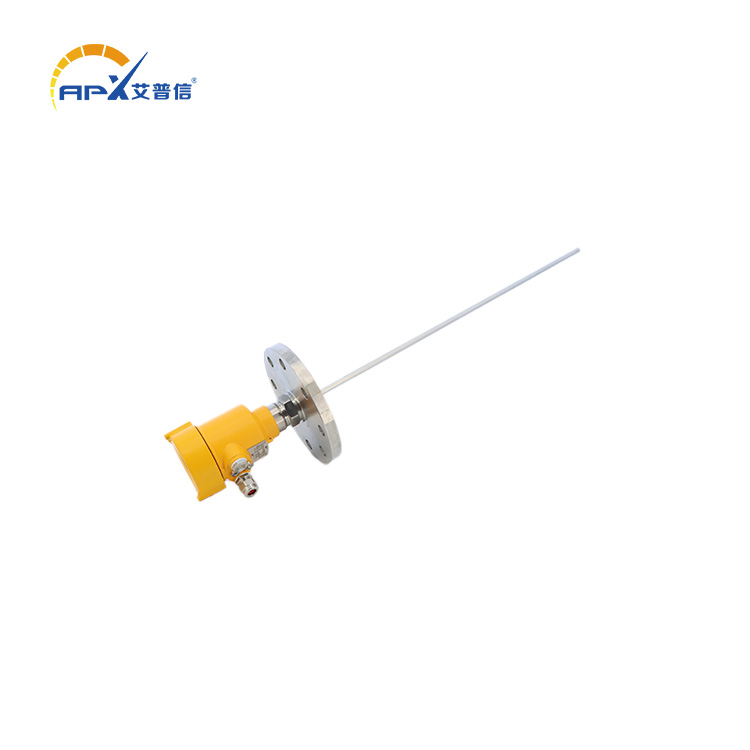

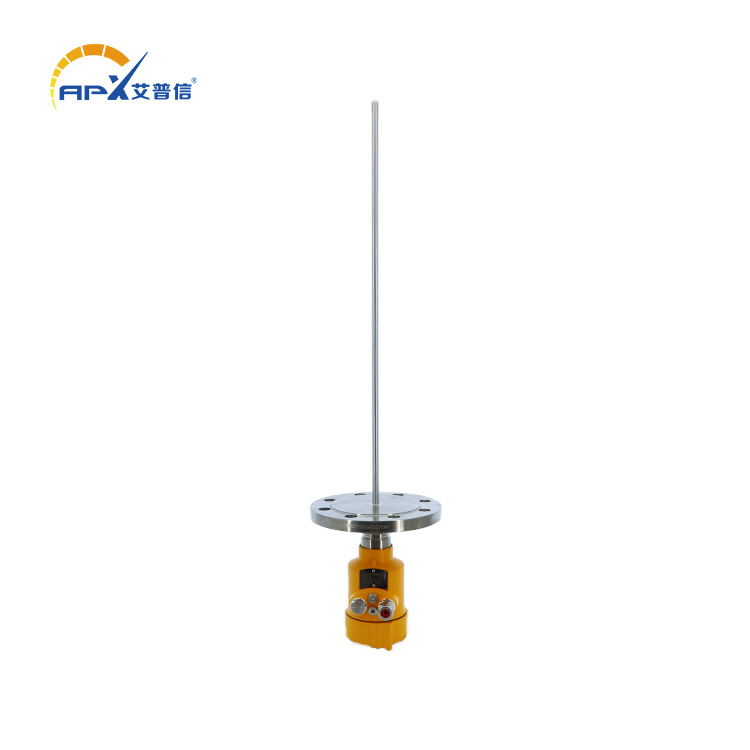

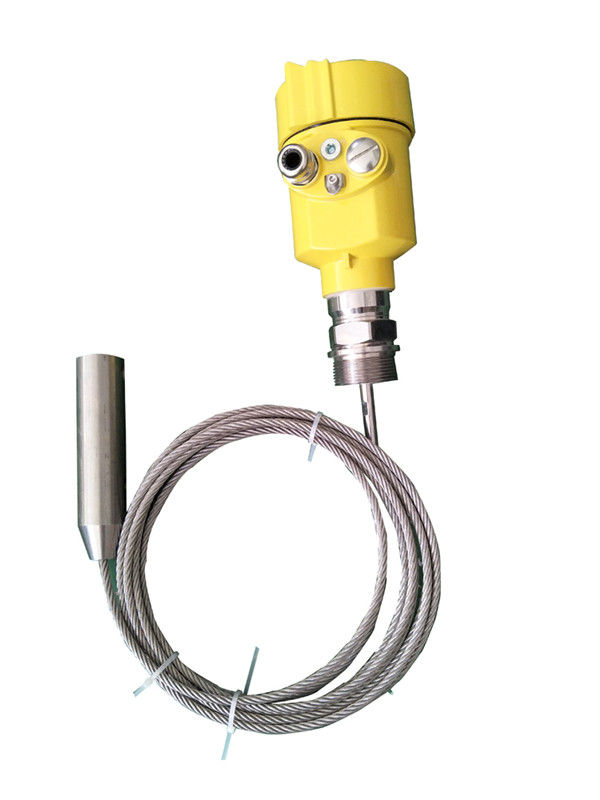

導波雷達物位計
1.產品概述
1.1測量原理
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
輸入
反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表
面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。
對應于4…20mA輸出。
1.2測量范圍
F----測量范圍
E----空罐距離
B----頂部盲區
H----探頭到罐壁的最小距離
頂部盲區是指物料最高料面與測量參考點之間的最小距離。
底部盲區是指纜繩最底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
2.儀表介紹
應用：液體、粉料、固體顆粒
測量范圍：30米
過程連接：螺紋、法蘭
過程溫度：-40…250℃
過程壓力：-1.0…20bar
精度：±1mm
頻率范圍：100MHZ…1.8GHZ
防爆/防護等級：Exia II C T6/IP67
信號輸出：4…20mA/HART(兩線)
